Les batteries des onduleurs UPS

Les batteries, au cœur d'un onduleur, peuvent rencontrer des problèmes dus à l'impédance ou à la conductance, ainsi que des problèmes de vieillissement. Les condensateurs, les ventilateurs et les filtres deviennent également moins performants avec le temps. En outre, les onduleurs sont également sensibles aux alimentations redondantes, à la surchauffe et à la poussière, ce qui signifie que ce type de matériel nécessite une surveillance et une maintenance 24/24.

Entretien et remplacement des batteries pour les systèmes UPS

Les batteries sont les éléments les plus critiques des performances de l'onduleur UPS. En fait, la défaillance de la batterie est la principale cause de perte de charge de l'onduleur et d'arrêt du système lors d'une panne de courant ou d'une interruption similaire. Prévenir les pannes de batterie est essentiel pour garantir le bon fonctionnement de vos systèmes.
Nous sommes des experts en entretien des batteries des onduleurs UPS. Nous analysons l'interaction entre les batteries et les systèmes UPS pour fournir aux installations plusieurs solutions de maintenance des batteries UPS dans deux domaines importants : le test des batteries et le remplacement des batteries.

La résistance interne de la batterie

Une batterie peut être considérée comme une source de tension idéale en série avec une impédance appelée résistance interne. Lorsque la batterie fonctionne, la tension de sortie est inférieure à la tension en circuit ouvert (OCV - Open-Circuit Voltage). La différence réside dans la chute de tension provoquée par la résistance interne. La résistance interne est mesurée en ohm (?). La valeur de la résistance interne varie en fonction de plusieurs facteurs, tels que la taille de la batterie, l'électrode cathodique, l'électrode anodique, le séparateur, l'électrolyte, la température et l'état de charge (SOC - State Of Charge) de la batterie.
La résistance interne du courant alternatif, communément appelée impédance AC ou impédance, est généralement testée avec un analyseur d'impédance. La résistance interne à courant continu, DCIR ou DCR - (Direct Current Internal Resistance) peut être mesurée avec un testeur de batterie en appliquant un courant faible suivi d'un courant plus élevé sur la batterie sur une courte période, puis en enregistrant les changements de tension de la batterie ?V et de courant ?I. Basé sur la loi d'Ohm, DCIR = ?V/?I. L'impédance CA et le DCIR indiquent tous deux les caractéristiques de puissance de la batterie, tandis que le DCIR est plus couramment utilisé par les fabricants de batteries car le test est simple et les résultats sont fiables.

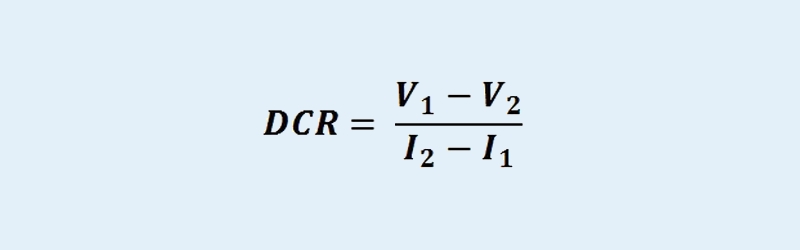

Selon la norme IEC61960, la résistance CC peut être mesurée comme suit : Un échelon de courant CC est appliqué pour mesurer la variation de tension de la cellule. La résistance de la batterie est définie comme la variation de tension par rapport à la variation de courant lorsqu'un courant de décharge de 0,2 C est appliqué pendant 10 s suivi d'un courant de décharge de 1 C pendant 1 s. Le DCIR est calculé par   où V 1 et I 1 sont les valeurs de tension et de courant après la décharge de 10 s à 0,2 C juste avant l'étape de courant ; V 2 et I 2 sont les valeurs de tension et de courant après la décharge 1s 1C.

Mesure de la résistance interne de la batterie

La résistance interne est l'un des paramètres qui indiquent la capacité d'une batterie à transporter du courant. Lorsque la valeur de la résistance interne est faible, la batterie est capable de transporter une quantité importante de courant. En revanche, une batterie dotée d’une résistance interne élevée ne peut transporter qu’une petite quantité de courant.

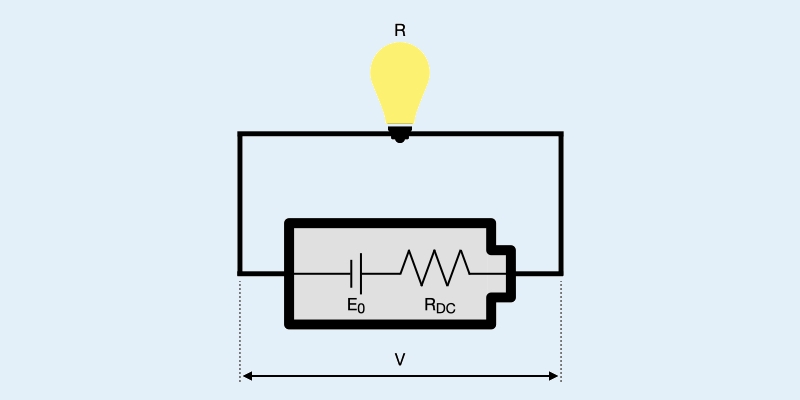

La figure montre un exemple de configuration interne d'une batterie. La tension de la batterie est déterminée par la résistance interne et le courant de sortie. Par exemple, supposons que nous ayons une force électromotrice de batterie de E 0 10 V. La résistance interne de la batterie, R DC , est de 1 ? et la charge, R, est de 9 ?. Si la résistance interne de la batterie, R DC , est de 1 ? et la charge, R, est de 9 ?, la tension de la batterie est de 9 V. Idéalement, la résistance interne d'une batterie devrait être nulle. En réalité, cependant, comme le montre la figure, une résistance interne est toujours présente. Plus la résistance interne est élevée, plus la perte d’énergie est importante. De plus, de la « chaleur » se forme lorsque l’énergie est perdue. Cette chaleur dégrade la batterie.
La valeur de la résistance interne dépend du type de batterie, en fonction du matériau, de la structure, de la taille, de la tension et d'autres facteurs, différents types de batteries ont des niveaux de résistance interne variés.
Il est important que toutes les cellules d’une batterie donnée aient une résistance interne équivalente. Si une ou plusieurs cellules ont une résistance interne élevée ou se sont dégradées, limiteront la capacité de la batterie.
Pour améliorer la qualité du pack batterie, il est important de sélectionner des cellules ayant toutes une résistance interne équivalente.

Entretien pendant le fonctionnement sur batterie

La deuxième raison de mesurer la résistance interne concerne l’entretien de la batterie. La résistance interne d’une batterie augmente progressivement au fur et à mesure de son utilisation. L'énergie d'une batterie provient de la réaction chimique entre les électrolytes et les électrodes. Cependant, sur une longue période, la réaction chimique ralentira en raison de la rouille et de la corrosion à l’intérieur des électrodes. À mesure que la réaction chimique ralentit, la résistance interne de la batterie augmente.
Lorsqu'il s'agit de batteries de stockage, telles que les onduleurs UPS, il est essentiel qu'elles fournissent suffisamment de puissance en cas de besoin. En mesurant régulièrement la résistance interne de la batterie, une batterie dégradée peut être éliminée.
La résistance interne d'une batterie est un paramètre important pour le contrôle qualité pendant le processus de production et de maintenance.
Obtenez les meilleures performances de votre batterie en la mesurant correctement.

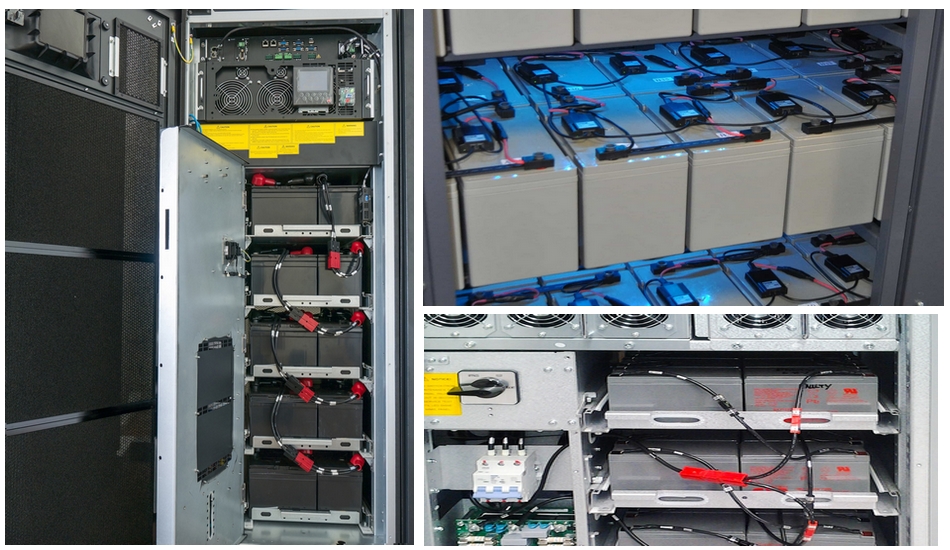

Remplacement de la batterie

La gestion des projets de remplacement des batteries UPS est une tâche complexe. Nous comprenons que chaque fabricant exige des performances et des spécifications différentes en matière de batteries, et nous gérons chaque étape du processus, de la sélection et de l'installation jusqu'au retrait et au recyclage.



Ne laissez pas une panne de batterie provoquer une panne.

Maintenance et réparation onduleur UPS

CliniTech Tunisie comprend que les systèmes d'alimentation de secours d'urgence (Emergency Backup Power) sont conçus pour s'intégrer et interagir de manière transparente au sein d'une installation afin d'assurer la continuité des opérations et la disponibilité pendant les pannes de courant. La plupart des pannes dans une salle serveur ou une installation informatique critique sont évitables, car des systèmes d'alimentation de secours sont mis en place pour préserver la disponibilité. Qu'il s'agisse d'un service pour une seule armoire informatique ou une salle serveur, CliniTech Tunisie possède l'expertise technique pour offrir la haute fiabilité et les performances requises par la technologie dans le lieu de travail moderne.
