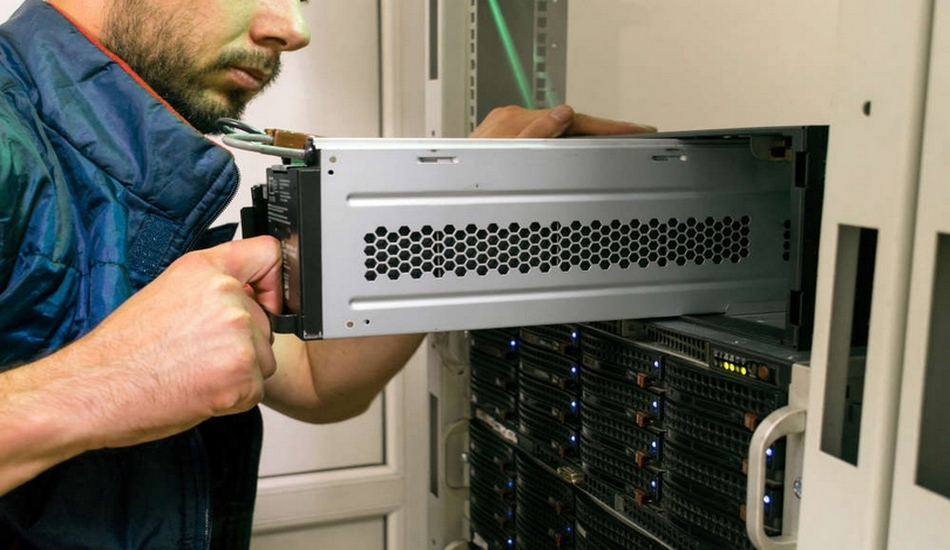

Calibration des Onduleur UPS après changement de batteries

Il est impératif de calibrer les UPS après chaque changement de batteries pour que le microcontrôleur sache qu'il a de nouvelles batteries et qu'il sache combien de temps il peut tenir avant d'envoyer l'ordre de shutdown des machines critique.

❋ La calibration des UPS peut être effectué par logiciel, par carte de gestion réseau ou manuellement. Sur les unités les plus récentes, la calibration du logiciel est devenu plus précis. Sur les anciens modèles, il est préférable d'effectuer la calibration manuelle. Si on n'obtient pas le temps d'exécution que nous pensions avoir avec la méthode logicielle, effectuez une calibaration manuelle pour obtenir un calcul du temps d'exécution plus précis.
Certaines personnes effectuent uniquement une calibration logiciel et considèrent que cela suffit, d'autres préfèrent effectuer une calibartion manuelle comme moyen éprouvé d'obtenir des chiffres exacts de temps d'exécution. Ni l’un ni l’autre n’est vraiment faux, c’est une question de préférence.

❋ Pour effectuer la calibration, il faut suivre cette procédure dans l'ordre:
- Eteindre toutes les charges critiques (ordinateurs et serveurs)
- Débrancher toutes les charges
- Brancher une charge fixe d’un minimum de 33% de la charge de l'UPS (cette charge ne doit pas varier de plus de 5% durant le déchargement des batteries)

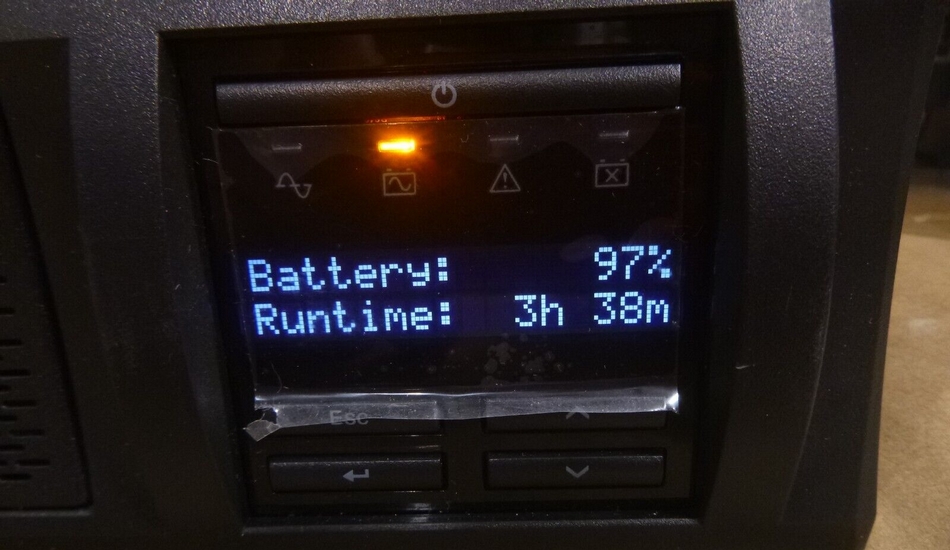

- Vérifier le temps de secours sur batterie
- Contrôler le courant consommé par la charge
- Débrancher le câble RS232 su l’UPS
- Débrancher la ligne électrique
- Mesurer le temps jusqu'à extinction de l’UPS
- Rebrancher la ligne électrique
- Laisser se recharger l’UPS jusqu’a 100% sans brancher de charge (la charge des batteries sera plus rapide)
- Une fois les batteries a 100% le microcontrôleur de l’UPS recalculera la durée de l’UPS sur batteries.
- Rebrancher les charges et tout rallumer.



Tester vos onduleurs UPS

- Vérifier que les onduleurs démarrent : selon le protocole de test, la première étape est de tester le démarrage de l’onduleur pour ensuite le monter en charge
- Vérifier que les onduleurs fonctionnent conformément aux spécifications techniques du cahier des charge initial
- Vérifier que les onduleurs sont capables d’assumer la montée en charge de la salle en réalisant des tests par palier (par exemple 25%, 50%, 75% et 100%)
- Vérifier que les onduleurs sont capables de tenir la charge à 100% pendant une durée demandée
- Vérifier la prise en charge 0% à 100% sans interruption sur certaines installations (sécurité type hôpitaux): cela permet de voir en combien de temps l’onduleur va monter de 0% à 100% mais aussi le temps de stabilisation de l’onduleur
- Vérifier qu’il n’y a pas de points d’échauffement nécessitant des réglages, configurations ou reconfigurations
- Vérifier le passage en bypass et le retour à la normal sans interruption : il s’agit d’un mode de fonctionnement de l’onduleur que l’on vient vérifier et qui permet en cas de panne de l’onduleur ou en cas de surcharge de transférer l’alimentation des équipements vers le réseau brut.
Tester vos onduleurs n’est pas encore obligatoire mais cela est fortement recommandé.
Une panne pourrait s’avérer être une véritable catastrophe pour votre infrastructure (perte de temps, perte d’argent, perte de données dans certains cas), il faut donc à tout prix éviter que cela ne se produise. Tester vos onduleurs et vérifier leur bon fonctionnement vous permettra ainsi d’être rassuré sur l’avenir ! En effet, en cas de panne du réseau électrique principal, vous saurez que vos onduleurs sont fiables et efficaces et qu’ils sont capables de prendre le relai pour assurer une continuité de service.
